示波器是电子工程师的“眼睛”，但若没有合适的探头，这双眼睛可能变得“近视”或“散光”。面对市场上形形色色的探头，如何快速抓住核心，做出正确选择？关键在于理解其背后的分类逻辑。本文将从三个最关键的维度，为您彻底厘清探头的世界。
第一维度：按测量信号类型划分（单端 vs. 差分）
这是最根本的分类，决定了探头的基本测量能力和安全性。
1. 单端探头
-
工作原理：测量的是信号线相对于参考地（通常是设备地）的电压。它有一个信号端和一个接地端。
-
常见代表：无源探头（如标配的10X探头）、大多数有源探头。
-
核心特点：
-
接地依赖：必须找到一个可靠的接地点，接地线的好坏直接影响测量精度。
-
共模电压风险：无法直接测量两端都不接地的“浮地”信号。若电路参考点存在高电压，强行接地会导致短路，烧毁电路或探头！
-
-
典型应用：数字电路逻辑电平测量、电源纹波测量（接地线需极短）、普通低频模拟电路测量。
2. 差分探头
-
工作原理：同时测量两个测试点（正极+和负极-）的电压，然后输出二者的差值。其内部电路与示波器地线是隔离的。
-
核心特点：
-
浮地测量：无需接地，直接测量两点间的压差，彻底解决“浮地”测量难题。
-
高共模抑制比（CMRR）：能强力抑制两个输入端上共有的噪声或电压干扰，只提取出有用的差分信号。
-
-
典型应用：
-
电力电子：开关电源MOSFET的Vds、半桥/全桥电路。
-
电机驱动：三相电机相电压、电流采样电阻两端电压。
-
差分信号：USB、HDMI、以太网等差分总线（但需注意带宽是否足够）。
-
-
小结一：先问“测什么？”
测量对象是否一端接地？ -> 选单端探头。
测量对象是否浮地、或本身就是差分信号、或存在高共模电压？ -> 必须选差分探头。
第二维度：按电路结构和带宽划分（无源 vs. 有源）
这个维度决定了探头的性能上限、负载效应和成本。
1. 无源探头
-
工作原理：内部仅由电阻、电容等无源器件组成，无需外部供电。
-
核心特点：
-
坚固耐用：通常能承受更高的电压和冲击。
-
带宽有限：一般带宽在500MHz以下，高频性能受寄生参数影响大。
-
负载效应：在高频下，输入电容较大，会对高速电路造成显著负载，导致信号失真。
-
-
典型应用：低频数字电路、电源电路、维修和通用调试。10X无源探头是绝大多数示波器的“标配”，用途最广。
2. 有源探头
-
工作原理：在探头头部集成了有源放大器（如FET或砷化镓芯片），需要外部供电。
-
核心特点：
-
高带宽：轻松达到GHz级别，是高频测量的不二之选。
-
低负载效应：输入电容极低（可低至1pF以下），对电路影响小，能更真实地还原高速信号。
-
成本高、娇贵：价格昂贵，且过压能力差，容易因电压冲击而损坏。
-
-
典型应用：高速数字电路（如DDR、PCIe）、射频电路、信号完整性分析。
小结二：再问“测多快？”
信号频率低于500MHz，对成本敏感？ -> 无源探头通常够用。
信号频率高（>500MHz）、上升沿陡峭、电路阻抗高？ -> 必须使用有源探头以保真度。
第三维度：按特殊测量功能划分
这类探头为特定测量任务而设计。
-

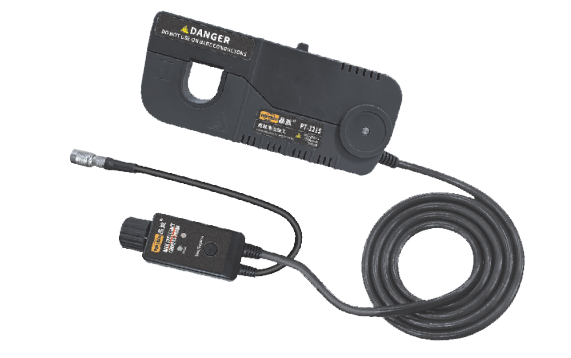

电流探头：核心原理是电流互感器（测交流）或霍尔效应传感器（测交直流）。它“夹住”导线，通过感知磁场来非侵入式地测量电流，是电源分析的利器。
-
高频探头/光探头：专为极高频（几十GHz以上） 或极高带宽场景设计，通常与矢量网络分析仪或高性能实时示波器配合，用于芯片验证、微波电路测试等前沿领域。
-
高压探头：具备特殊的绝缘设计和分压电路，用于测量数千伏甚至数万伏的高压。
-
三维组合：构建清晰的选型思路
现在，我们将这三个维度组合起来，您的探头选型路径将无比清晰：
-
第一步：确定信号类型 -> 单端 or 差分？
-
第二步：评估信号频率/速度 -> 无源 or 有源？
-
第三步：考虑特殊需求 -> 是否需要测电流、超高电压或极高频？
组合示例：
-
测量单片机I/O口（5V， 10MHz）：单端 + 无源（标配10X探头）即可。
-
调试DDR4内存信号（1.2V， 2GHz+）：单端 + 有源探头。
-
分析开关电源效率（测MOSFET的Vds）：差分 + 有源探头（通常带宽百MHz级即可）+ 电流探头。
总结
探头的分类不是孤立的标签，而是一个系统的选型决策树。理解单端/差分解决了“能否安全测量”的问题，理解无源/有源解决了“能否准确测量”的问题。下次选择探头时，不妨沿着这三个维度逐步思考，您就能轻松找到打开电子世界那扇门的正确钥匙。
